YCH-CW2000 電氣接點無線測溫系統

YCH-CW2000電氣接點無線溫度系統簡介及原理

電力無線溫度監測系統實現了在高壓環境下精確測量溫度，準確有效地實時監控，根據高電壓(6KV～220KV)作業環境下溫度測量的特點。

無線測溫系統組成

無線測溫系統由無線測溫終端、無線匯聚終端、無線測溫后臺軟件組成

1.無線測溫終端：

無線測溫終端(采用無線防沖突組網技術）實現了對分散的溫度采集點(人員無法接近的危險、惡劣的環境）的溫度實行實時在線監測。測溫終端通過無線方式將采集到的溫度傳輸?shù)綗o線匯集終端。

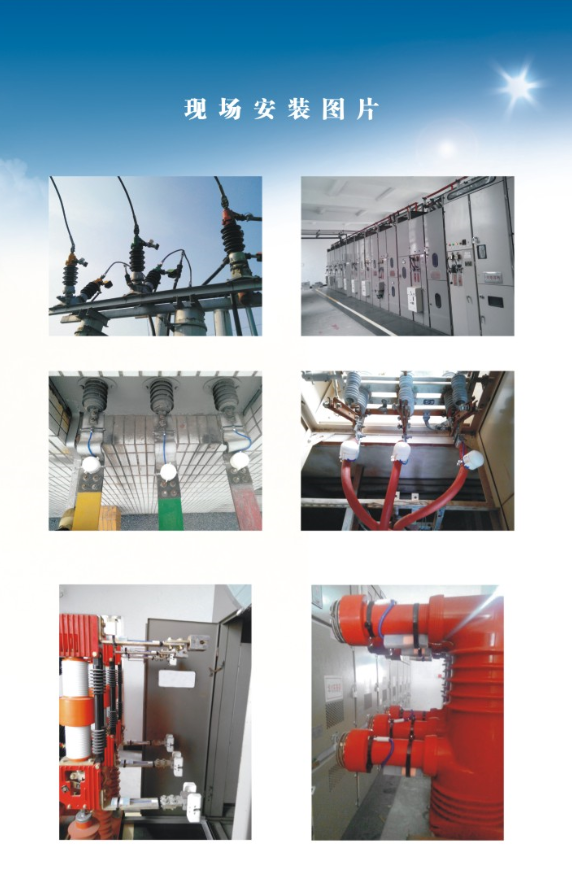

無線測溫終端由高能鋰電池供電，采用全數字方式工作，溫度傳感器附著在發熱點上，并由一段數據線和測溫主機相連接(溫度傳感器和測溫主機合稱無線測溫終端)，該終端附著在高壓電器上，等電位測量設備溫度。無線測溫終端把溫度信號通過無線的方式傳送給無線匯聚終端，無線匯聚終端可以接收多個測溫終端的數據。

系統采用短程無線組網方式，多個測溫終端分布在無線匯聚終端的周圍，在有效的通訊范圍內可以隨意添加、刪除、移動測溫終端。

2.無線匯集終端：

無線匯聚終端則安裝在主控室，監控中心實時監控每個點溫度的變化，實現足不出戶掌握整個高壓系統的發熱狀況，進而做出正確的決策。

無線匯集終端在433MHz頻段上可實現與多個測溫終端采集數據的通訊，匯集終端把溫度數據通過光纖以太網GPRS／CDMA等通訊方式實時傳輸?shù)奖O(jiān)控中心，并且可把溫度數據整合到智能調度自動化系統，實現電氣量和溫度的集成在線監測，提供超溫告警，為狀態檢修提供科學的依據。該系統已通過了電科院電力工業設備及儀表質量檢驗測試中心檢測。

3.無線測溫系統后臺軟件：

無線測溫后臺軟件的系統集成方式：

?  自成系統：通過測溫服務器和測溫終端及測溫廠站，獨立組成一個溫度檢測網站。

?  融入變電站綜合自動化系統：通過測溫廠站端的匯集端，將溫度數據當?shù)剞D(zhuǎn)發至綜合自動化系統，實現溫度數據集成入綜合自動化系統，進而融入調度自動化系統。

?  融入調度自動化系統：通過測溫廠站和測溫服務器采集多個變電站溫度數據，測溫服務器將各個廠站的溫度數據集中打包，通過CDT、10l等規約傳輸至調度自動化系統，實現將溫度數據集成入調度自動化系統。

對于無人值守站，無線匯聚終端把接收到的數據通過RS232或通過以太網，把溫度數據轉發到調度自動化系統或者視頻監控系統，把信息整合在一起，搭建無縫集成的完整監控系統。
